フィッシュグリップの修理&改造

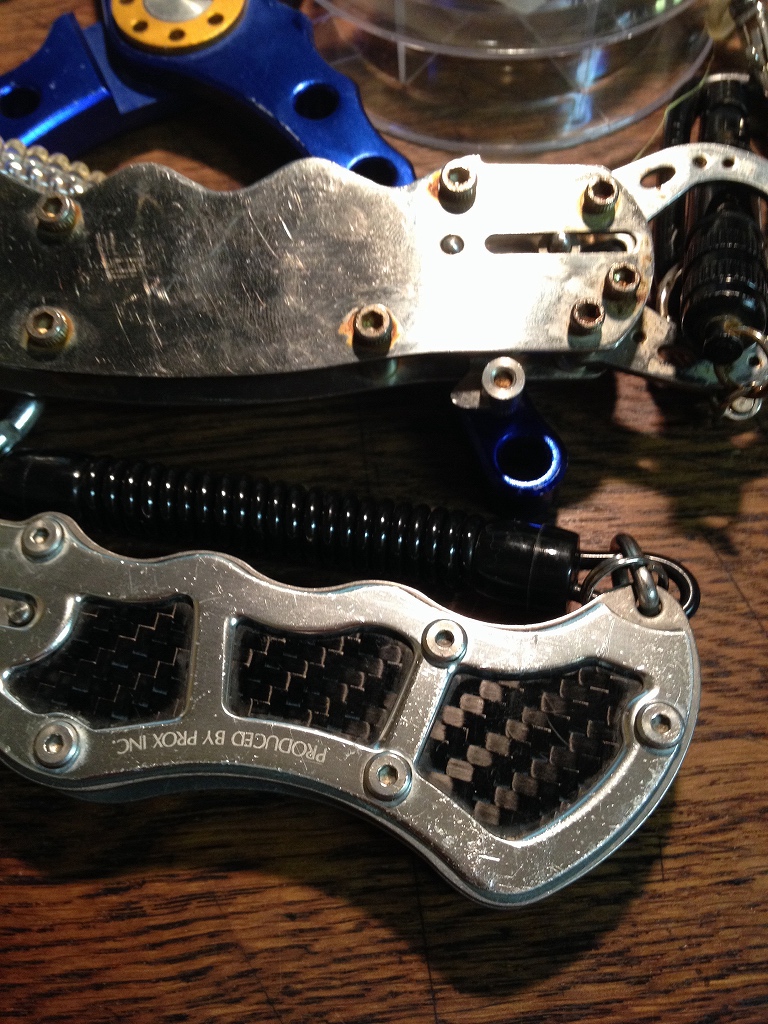

現在使用中のグリップ2種類

上はヤフオクで購入した謎のメーカー

LUA-L と表記あり

プロックス(PROX) フィッシュキャッチャー2

下はプロックスのもの

今回は上のグリップを修理していく


フィッシュグリップの故障箇所

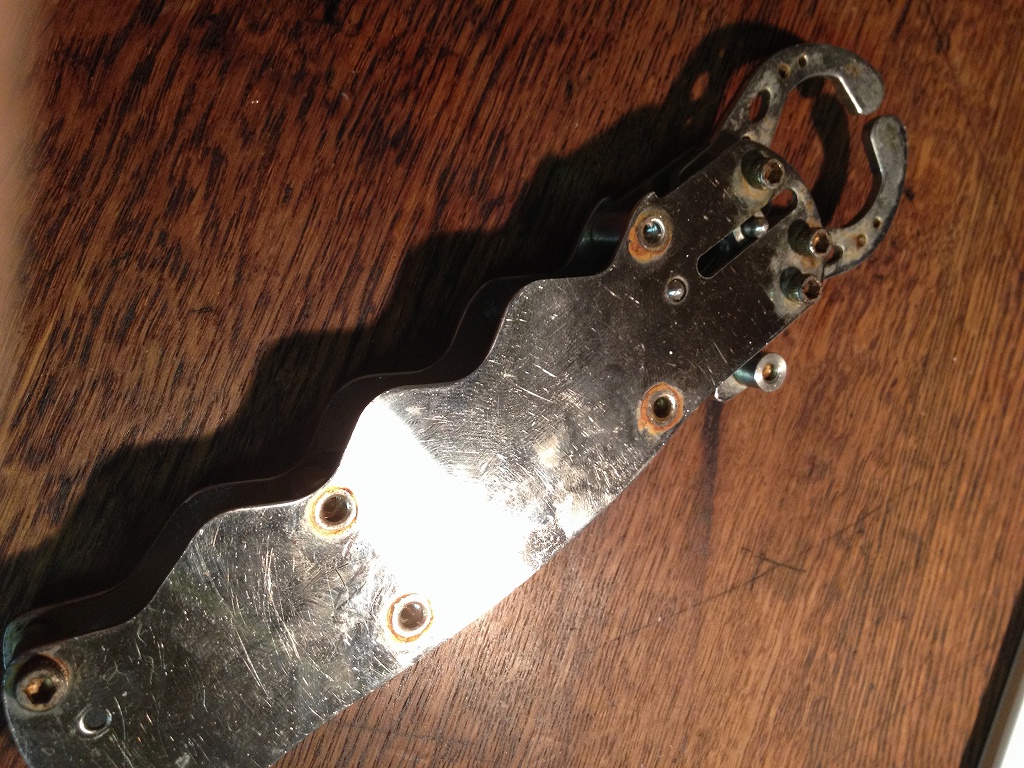

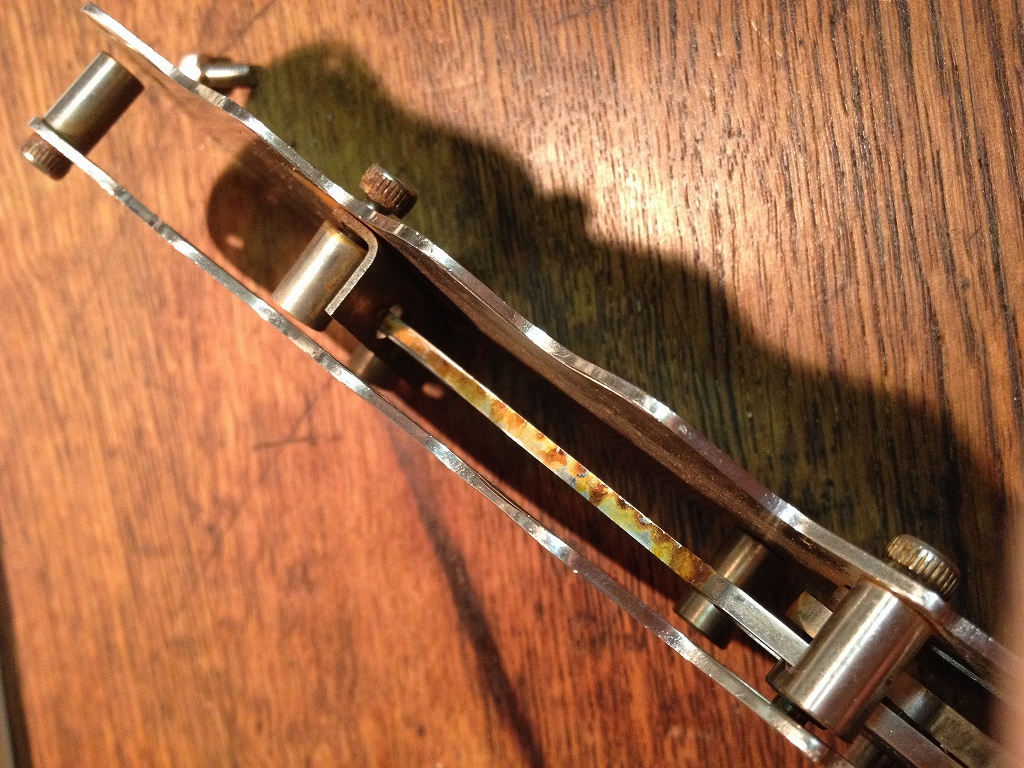

錆びからくる動作不良が発生しています

ウェーディング時に毎回水没しているので仕方がないんですが

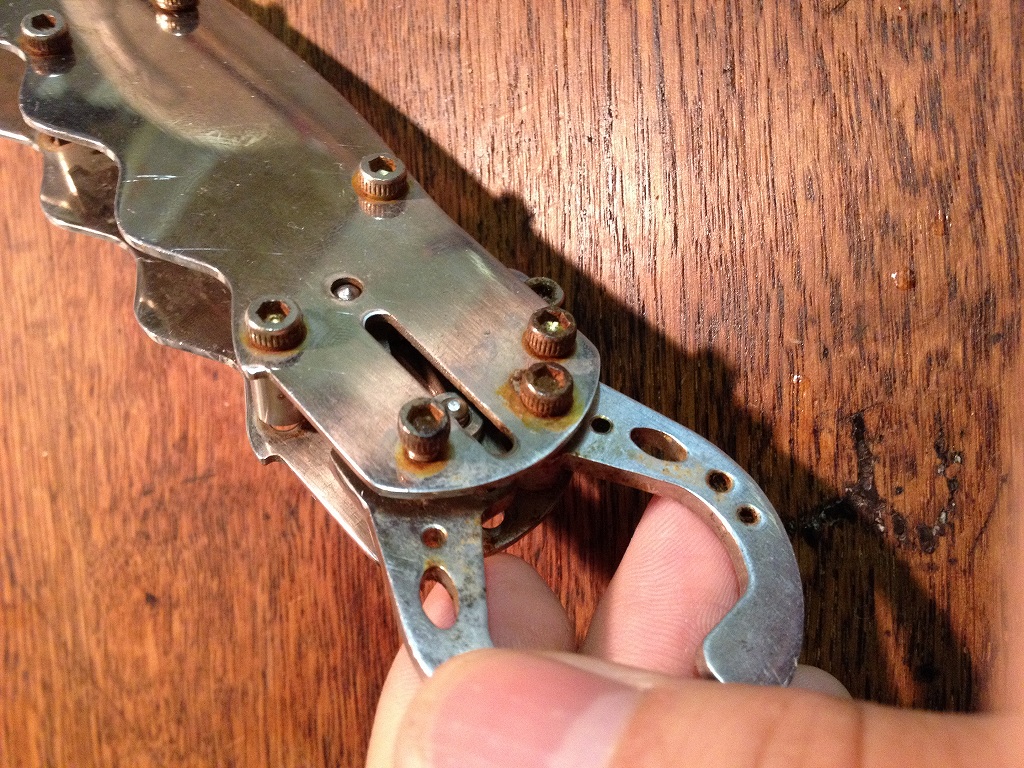

プレートは不思議と錆びず、駆動部品ばかりが錆びています


プレートに付いた錆びはいわゆるもらい錆びでした

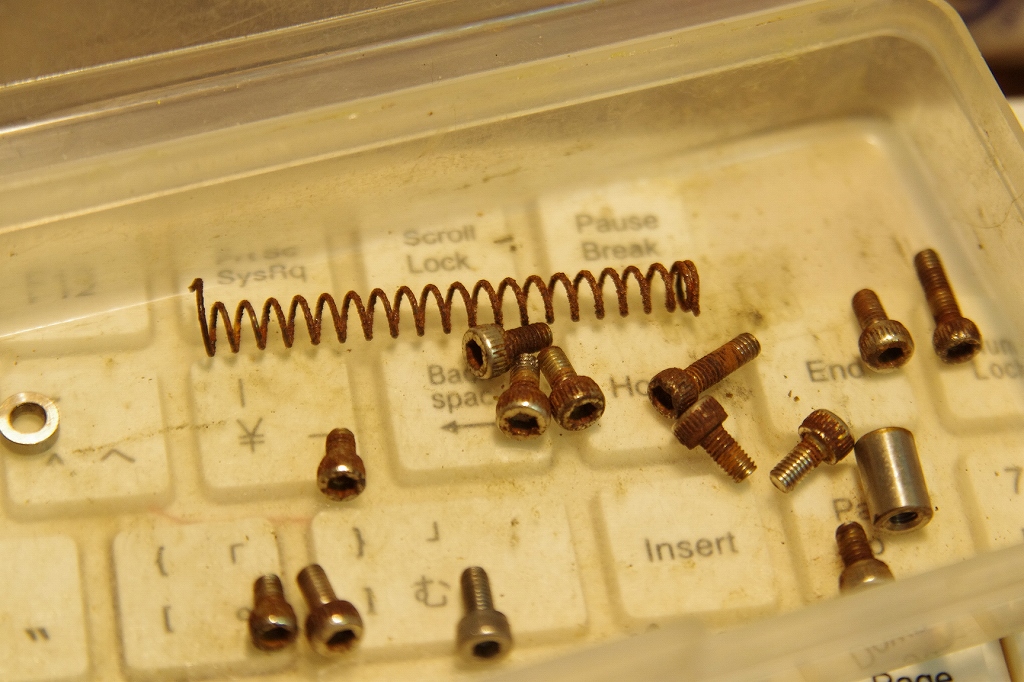

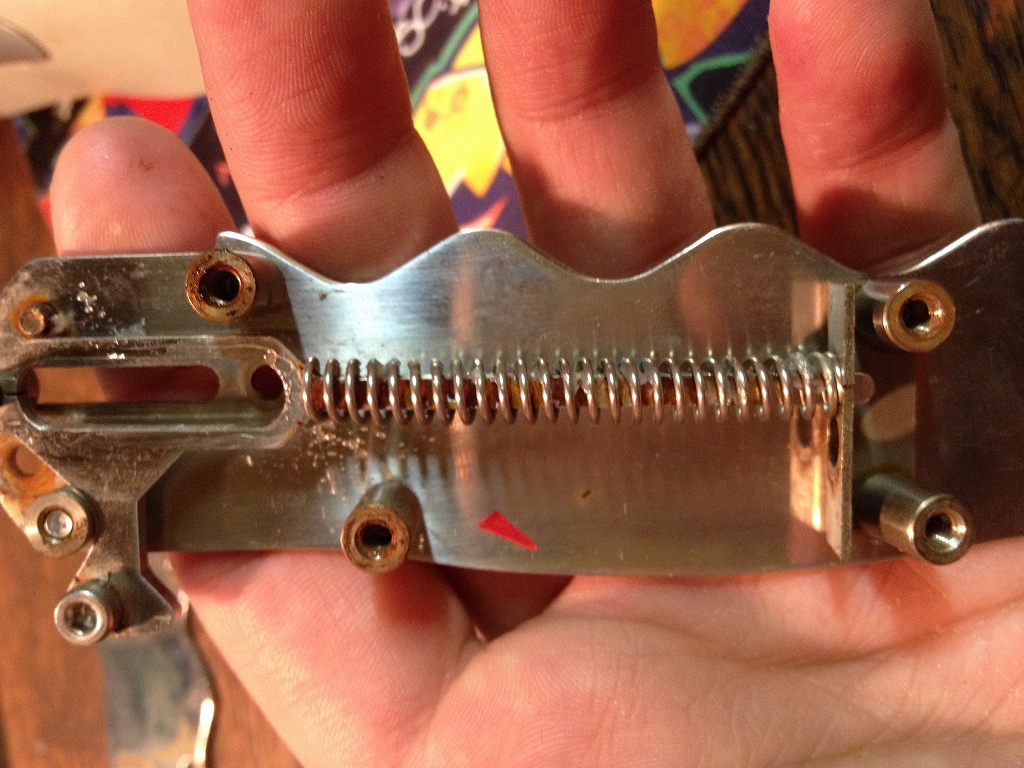

全て外しましたがバネもネジも凄い錆びです



部品の総とっかえ


フィッシュグリップ自体の構造はシンプルなので

iphoneで写真を撮りながら分解していけば

組み立て時に苦労することはないと思います

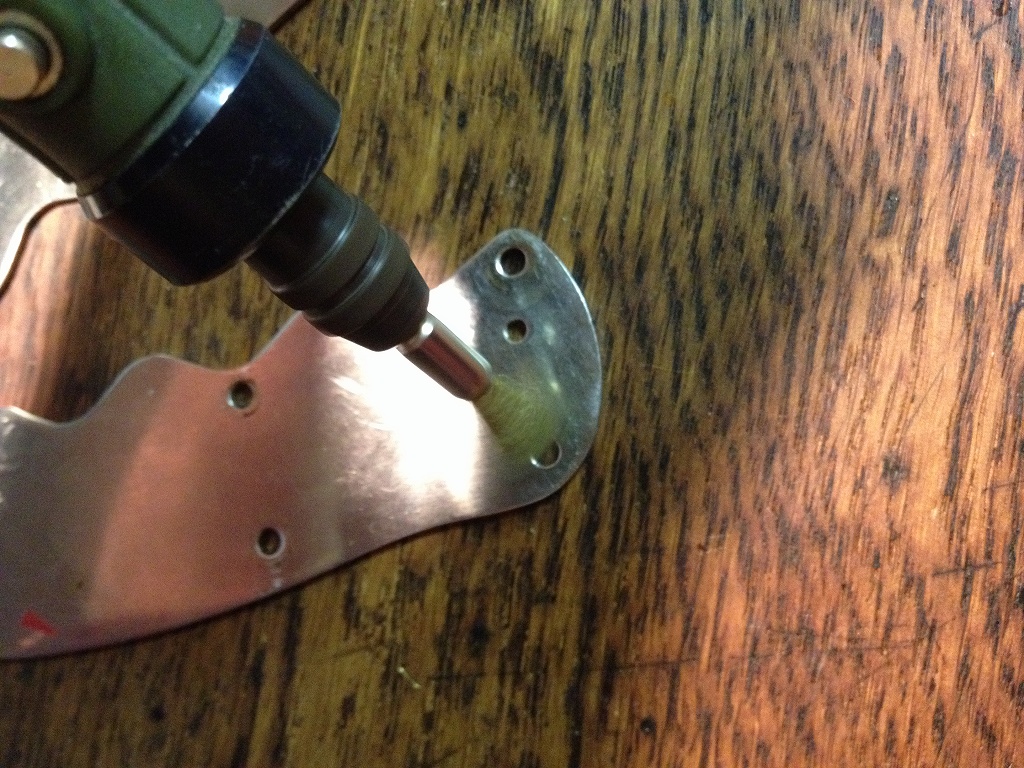

錆びなどの汚れはピカールという研磨剤とリューターを使用して

落としていきます


僕は偶然リューターを持っていましたが、ボロキレとピカールでも

汚れは落ちると思います


問題は交換する部品の方ですが

バネは外したものを採寸して似たものを装着すればOK、アバウトですが

ネジは全く同じものでないと組みあがりません


バネの交換と調整


今回初めて知りましたが、バネには2種類あって

引きバネと押しバネがあります

引きバネは理科の実験に出てくる奴で

特に部品屋さんなどで検索する際は押しバネで探したほうが早いです



購入したものバネ

もともとついていたものは 線径0.6×外径5.0×自由長50mmのものでした

自由長=全長ですがニッパで好きな長さに出来るので

オーバーする分には問題ありません

線径ですがこちらも太くなる分には問題なし

外径も今回改造したグリップの構造なら多少オーバーしても問題なしでした


分かり辛いですが真ん中にある錆びた部品の外径以上なら平気です

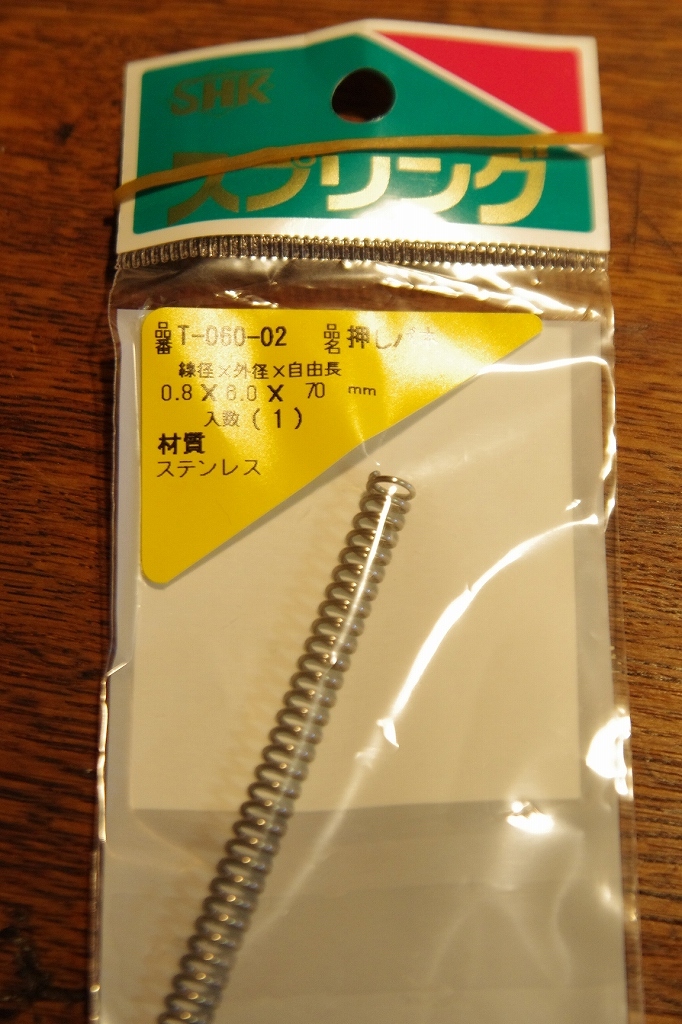

購入したのは線径0.8×外径6.0×自由長70mm

自由長はあえて60mmにして装着

バネの力を強くしたかったからです



引き心地はかな~り重くなりましたが以前よりものをつかんだときに安定感があります

ちなみに素材はステンレスです



ネジの選び方


ネジはサイズがをしっかり合わせないとどえらいことになります

ノギスで測ったところ3種類のネジが存在していました

全てビスネジだったのでピッチを確認するため近所のホームセンターに

行ってネジコーナーにあるあれを使います

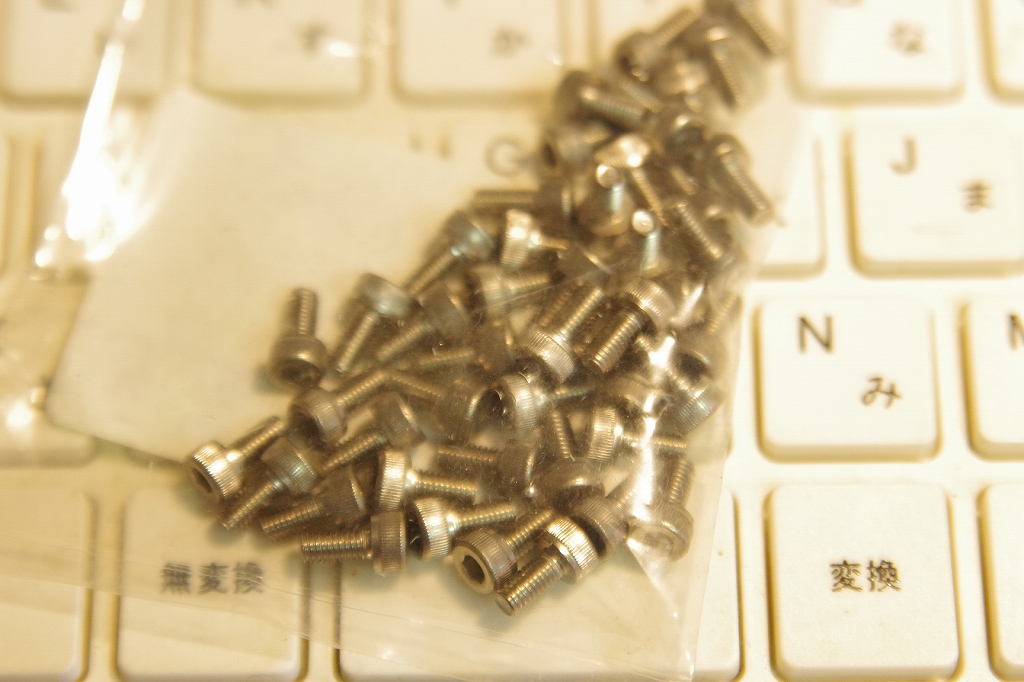

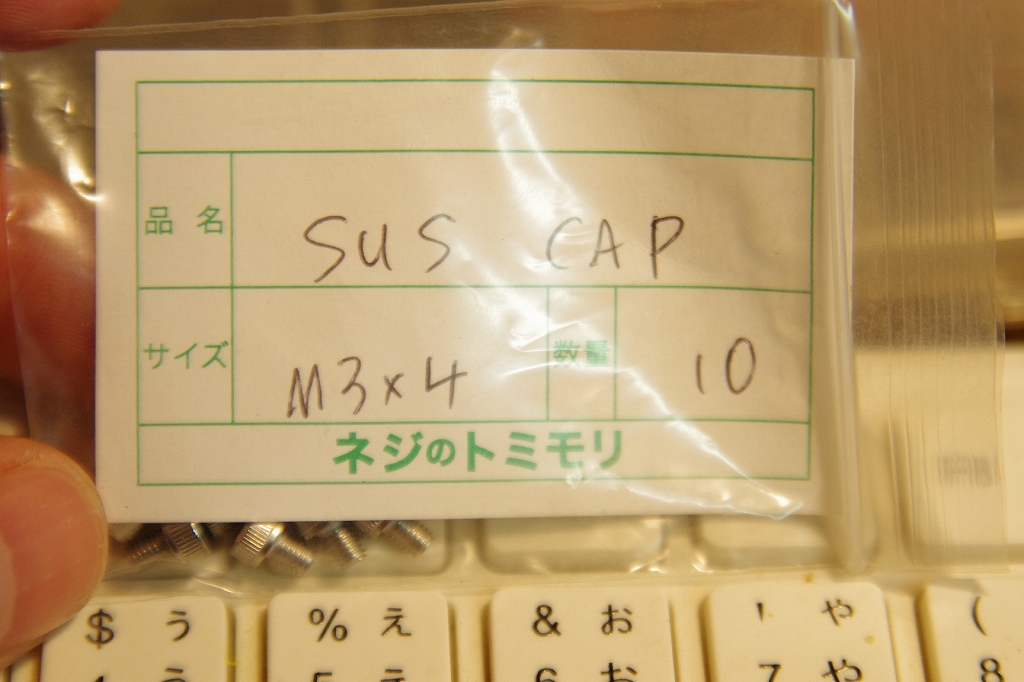

結果 M3×4 M3×6 M3×10


種類は六角穴付きボルトという商品でした


ホームセンターにないネジはネット注文です


M3×6はホームセンターや東急ハンズでもみかけました

ネットのほうが割安でしたが....



カーボン調シートでデコレーション

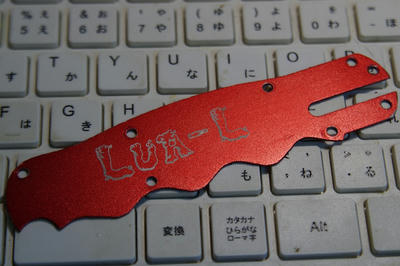

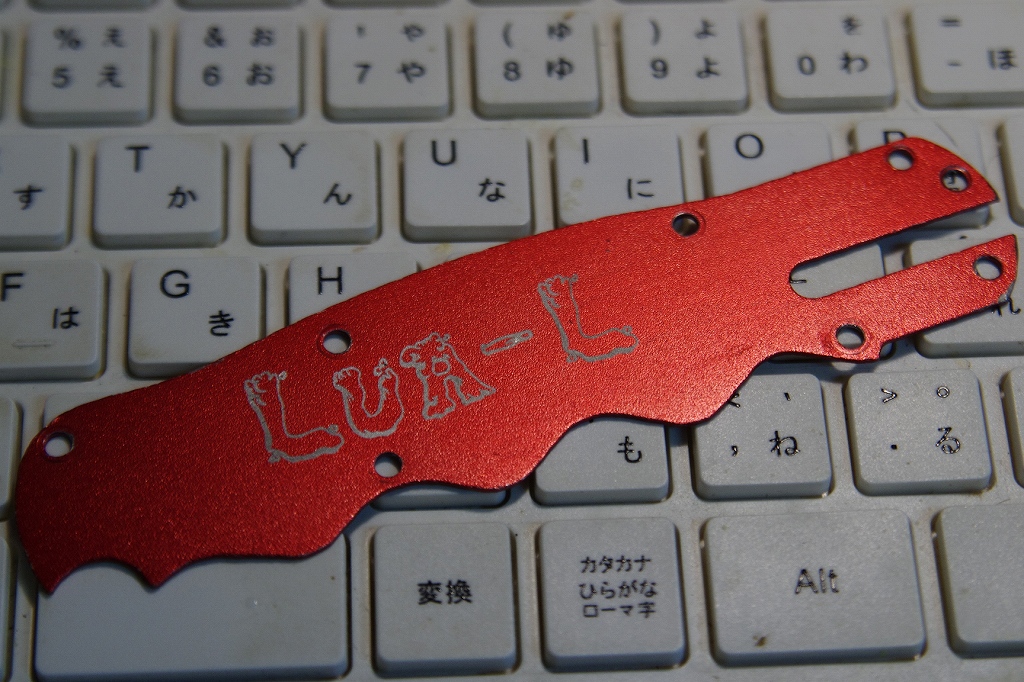

もともとLUA-Lのロゴが気に入らないこともあり

飾り用についていた純正のプレートを外して使用していたのですが

今回はカーボンシートでデコしてみることにしました

実はデコ用シートは世の中に星の数ほどあって

木目にしたり金属風にしたりいろいろ候補があったんですが

今回はありがちなカーボン調にしてみました

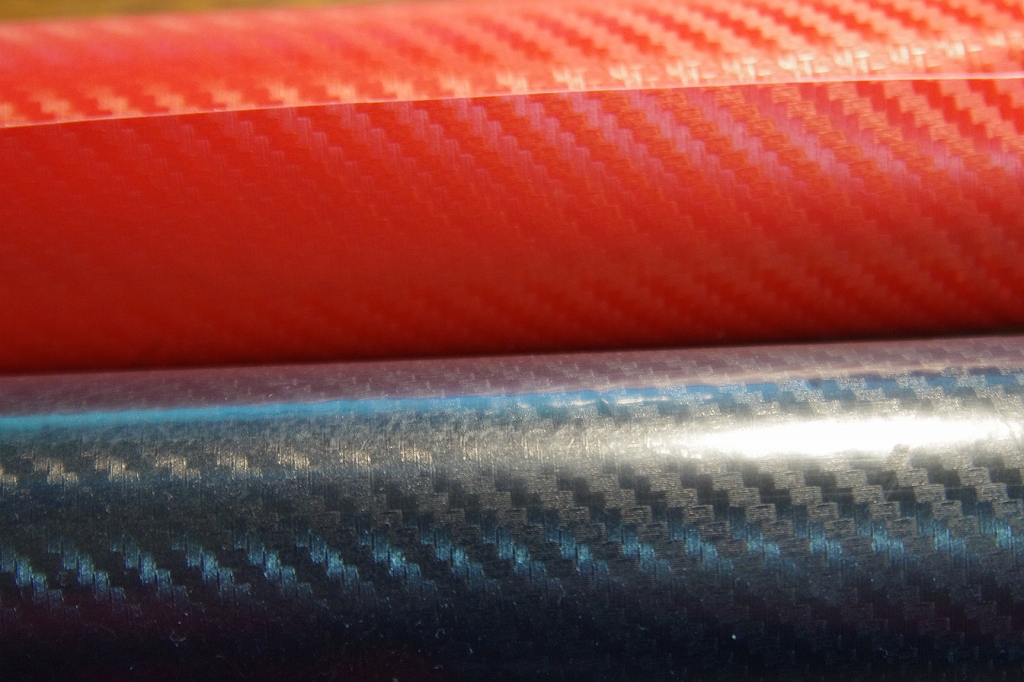

感じが分からないので黒と赤のシートを注文しました

各700円くらいです

同じものが見つからなかったので似た感じのもの

カーボン調シートもいろいろなメーカーから発売されていますが

模様に関してクリアーを吹くと消えてしまうものと残るものがあるようです

選ぶ際にはレビューなどを良く読むことをオススメします

ちなみにリアルなカーボンのシートも販売されていますが

端っこの処理が大変なのと切断したときにでる屑が

ちくちく痛いのであまりおすすめしません

お値段も~調シートより俄然高いです

金属プレート自体は曲線部がなく綺麗には貼れるとは思いますが...

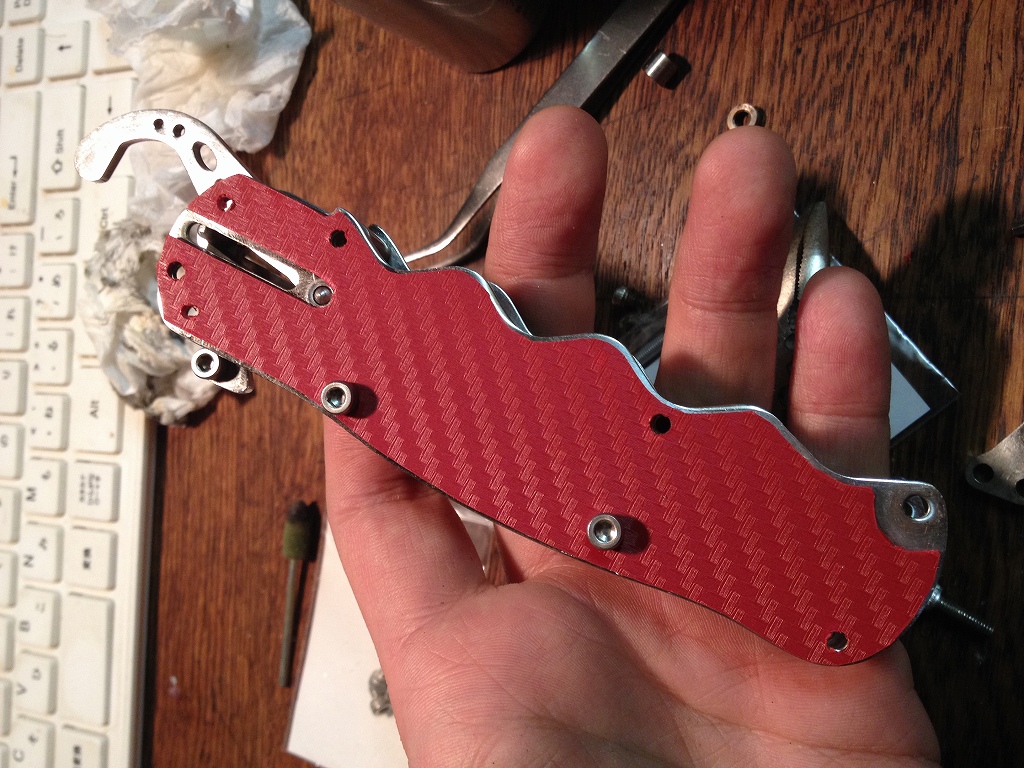

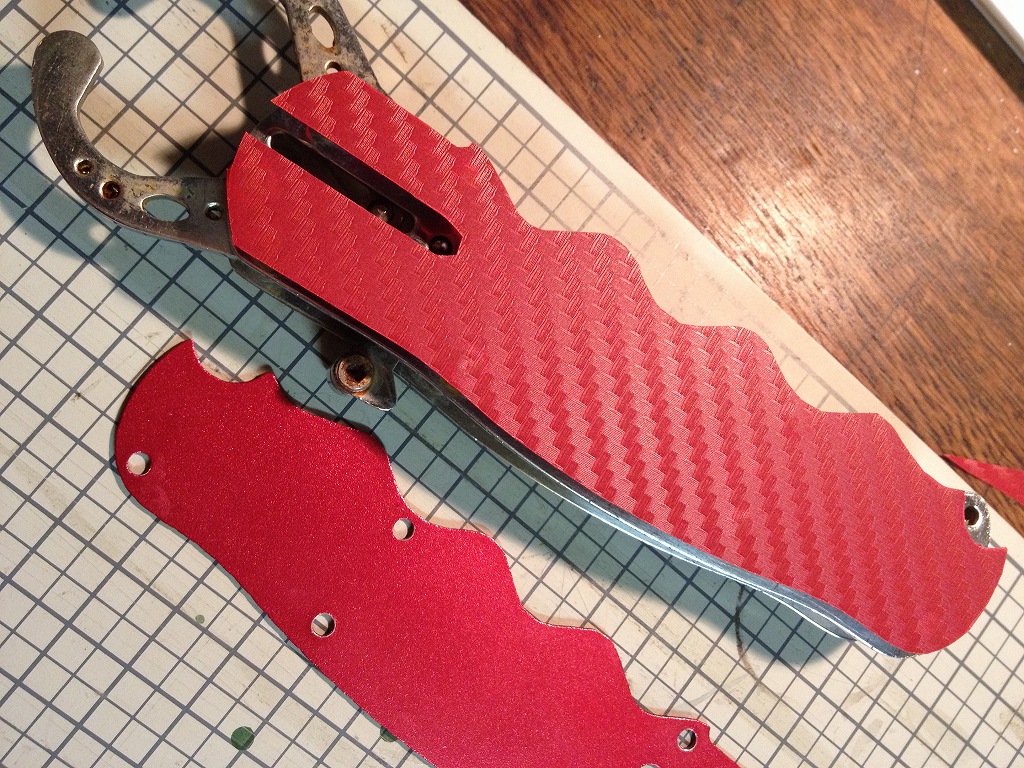

サイズをあわせて切り取ったところです


角度によりカーボン風の模様が出ていい感じ

クリアーのウレタンで仕上げる予定でしたが

意外と満足なのでしばらくはこの状態で使用してみます

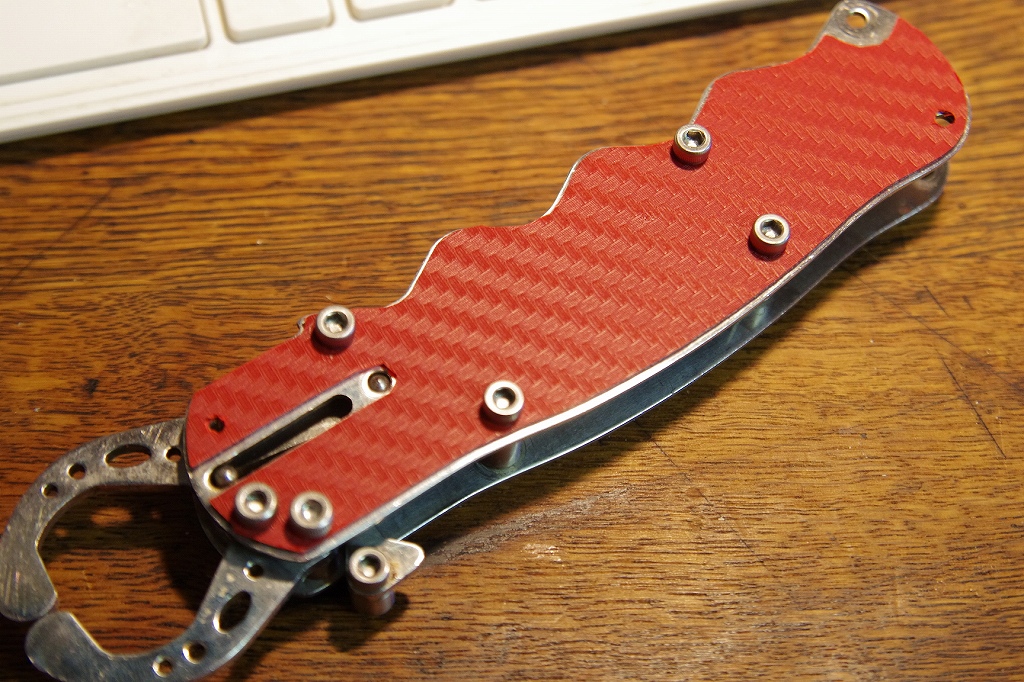

唯一無二のオリジナルフィッシュグリップになりました(画像は組み立て途中)
